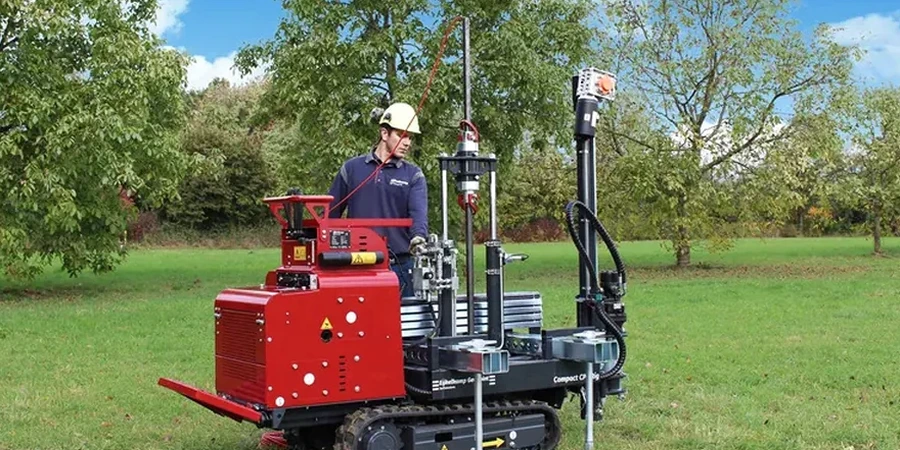

En un proyecto de edificación sobre la terraza oriente de Copiapó, cerca del lecho histórico del río, la variabilidad de los sedimentos aluviales obliga a ir más allá del SPT tradicional. La intercalación de gravas arenosas con lentes de limo fino, típica del abanico fluvial que forma el subsuelo de la ciudad, requiere un perfil estratigráfico sin interrupciones. El equipo técnico despliega el ensayo CPT con piezocono sísmico, penetrando a velocidades controladas de 2 cm/s según NCh 3402, para registrar en tiempo real la resistencia de punta (qc), la fricción lateral (fs) y la presión de poros (u2). Esta técnica, ejecutada por personal con acreditación bajo ISO 17025, permite detectar capas blandas de apenas unos centímetros que un golpeo cada metro simplemente pasaría por alto. En suelos donde la napa freática fluctúa entre los 8 y 15 metros de profundidad —dependiendo del caudal del río Copiapó y la recarga del acuífero—, el disipamiento de poros medido por el CPT es insustituible para proyectar excavaciones seguras. Para complementar la interpretación de estos registros continuos, se suele cruzar la información con un ensayo de granulometría de las muestras alteradas recuperadas en sondeos cercanos, afinando la clasificación del suelo fino que el cono atraviesa sin extraer testigos.
Una lectura de resistencia y presión de poros cada 2 centímetros transforma la incertidumbre del subsuelo aluvial de Copiapó en un perfil geotécnico de alta resolución.
Enfoque y alcance
Factores del sitio
El contraste entre la aridez extrema del desierto de Atacama y la presencia de un valle fluvial activo como el del río Copiapó genera un riesgo geotécnico que no se percibe desde la superficie. Durante los aluviones esporádicos —como el que afectó la ciudad en 2015 y 2017—, el flujo de detritos sobrecarga los sedimentos finos de la cuenca baja, elevando súbitamente la presión de poros en estratos confinados. Si una campaña de exploración se limita a sondeos SPT con recuperación parcial, estos lentes presurizados pasan inadvertidos, y al excavar se enfrentan sifonamientos o inestabilidad de fondo. El ensayo CPT en Copiapó mitiga esta amenaza porque el transductor de presión de poros, saturado en glicerina, detecta en tiempo real cualquier anomalía hidráulica, incluso en limos de baja permeabilidad. Por otro lado, la presencia de boleos y gravas gruesas en los depósitos proximales al cerro Bramador puede causar rechazo del cono antes de alcanzar el estrato competente; el equipo técnico anticipa este límite mediante un pre-barrido con sísmica de refracción o MASW, definiendo la cota donde es razonable detener la penetración sin dañar el equipo. La interpretación integrada del CPT con la geología local —dominada por la Formación Cerrillos y los depósitos cuaternarios del Copiapó— convierte un perfil de resistencia en una herramienta de prevención de sobrecostos por imprevistos durante la excavación y fundación.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Normas aplicables
NCh 3402: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh3171: Geotecnia - Ensayo de penetración de cono eléctrico y piezocono, NCh433.Of1996 Mod.2009: Diseño sísmico de edificios (clasificación de sitio mediante Vs), ISO 22475-1: Geotechnical investigation and testing — Sampling methods and groundwater measurements, Robertson & Wride (1998): Evaluating cyclic liquefaction potential using the cone penetration test
Servicios relacionados
CPT con Piezocono Sísmico
Penetración continua registrando qc, fs y u2, con paradas cada metro para medir velocidad de onda de corte (Vs). Ideal para clasificación sísmica de sitio según NCh433 y evaluación de potencial de licuefacción en las terrazas bajas del río Copiapó.
Perfilaje de Disipación de Poros
Ensayo de disipación a profundidades seleccionadas para determinar el coeficiente de consolidación horizontal (ch) de los estratos limo-arcillosos. Crucial en Copiapó para predecir asentamientos por consolidación en sectores como Paipote, donde los finos plásticos alternan con arena media.
Correlación Geotécnica y Reporte Interpretativo
Procesamiento de datos crudos del CPT para derivar parámetros de diseño: ángulo de fricción (φ'), resistencia al corte no drenada (Su), módulo de deformación (E) y clasificación SBT. Se entrega perfil continuo en formato digital compatible con software de modelación geotécnica como PLAXIS o FLAC.
Parámetros típicos
Preguntas más comunes
¿Cuál es el costo estimado de un ensayo CPT en Copiapó?
El precio de un ensayo CPT en Copiapó varía entre $68.000 y $129.000 pesos chilenos por metro lineal, dependiendo de la profundidad máxima, la necesidad de cono sísmico y la accesibilidad del sitio. Este rango incluye la movilización del equipo dentro del radio urbano, la ejecución según NCh 3402 y el informe con clasificación SBT. Para perfiles de más de 20 metros o terrenos con alta probabilidad de rechazo por gravas, el costo se ajusta al requerir penetrómetro de mayor capacidad.
¿Hasta qué profundidad puede penetrar el CPT en los suelos de Copiapó?
En los depósitos aluviales finos a medios de la cuenca del río Copiapó, el CPT alcanza típicamente entre 15 y 25 metros antes de encontrar rechazo por gravas gruesas o boleos. En sectores como la terraza alta de El Palomar, donde los rodados son más frecuentes, la profundidad puede limitarse a 12 o 15 metros. Se recomienda un sondeo previo o un perfil de refracción sísmica para estimar la cota de rechazo y seleccionar el equipo adecuado.
¿Qué información entrega el CPT que no obtengo con un SPT tradicional?
El CPT proporciona un registro continuo de resistencia de punta, fricción lateral y presión de poros cada 2 centímetros, frente a la recuperación intermitente y la alteración de muestra del SPT. Esto permite detectar lentes delgados de suelo blando, medir la presión de poros en tiempo real —clave para evaluar riesgo de licuefacción en zonas saturadas de Copiapó— y obtener perfiles de velocidad de onda de corte sin perforación adicional. La clasificación SBT derivada del CPT tiene una resolución estratigráfica que el SPT no puede igualar en sedimentos fluviales heterogéneos.
¿Se puede usar el CPT para evaluar licuefacción en Copiapó?
Sí, es una de las aplicaciones más relevantes en la región. El método de Robertson y Wride (1998) utiliza la resistencia de punta normalizada y el índice de comportamiento del suelo del CPT para calcular el factor de seguridad contra licuefacción. En Copiapó, donde el nivel freático varía entre 8 y 15 metros y existen arenas limosas saturadas en la planicie aluvial, el CPT con piezocono es la herramienta más precisa para estimar el potencial de licuefacción cíclica bajo la demanda sísmica de la NCh433, superando en resolución a los métodos basados en SPT.
