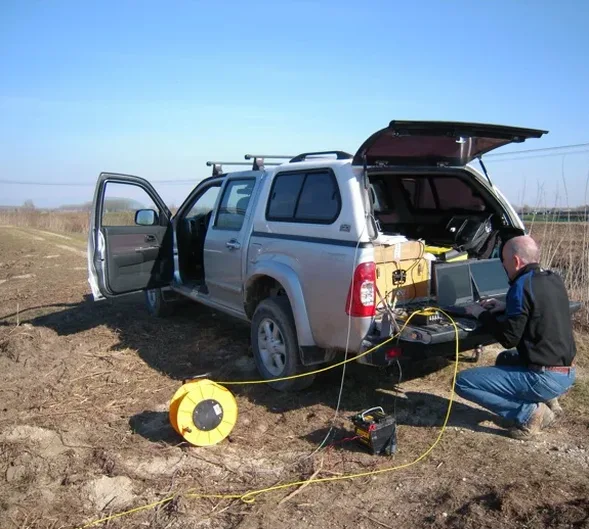

La NCh433.Of1996 Mod.2012 y el DS61 exigen conocer la velocidad de onda de corte en los primeros 30 m (Vs30) para clasificar el suelo de fundación. En Copiapó, donde los depósitos aluviales del río Copiapó se intercalan con gravas salinas y costras calcáreas en los sectores de Piedra Colgada y Paipote, la tomografía sísmica de refracción y reflexión entrega un perfil continuo de velocidades que ningún otro método indirecto logra con esta resolución. El equipo técnico despliega líneas de 46 a 115 metros con geófonos de 4.5 Hz y fuente de impacto instrumentala, procesando las trazas con software de inversión tomográfica que discrimina cambios laterales sutiles. El resultado es una imagen 2D del subsuelo donde se leen contactos entre relleno, grava fluvial y roca meteorizada, datos indispensables para definir el sello de excavación o el bulbo de presiones de una losa. En zonas con cobertura salina superficial, la refracción tradicional falla por capa oculta; la tomografía resuelve ese problema al no asumir estratos planos. Complementamos esta prospección con el ensayo MASW cuando se requiere la curva de dispersión para validar Vs30 en perfiles con inversión de velocidad.
Una tomografía sísmica bien ejecutada en Copiapó reduce la incertidumbre geotécnica de 30 m a 1 metro de celda, eliminando sorpresas durante la excavación.
Enfoque y alcance
Factores del sitio
En Copiapó vemos con frecuencia que los sondajes mecánicos no recuperan muestra en los primeros metros cuando atraviesan gravas con matriz salina cementada, y el SPT rechaza prematuramente sin que el suelo sea roca competente. Ahí la tomografía sísmica se vuelve crítica: permite mapear la continuidad lateral de esa capa dura y diferenciar un lente aislado de un estrato masivo. Omitir este estudio puede llevar a sobredimensionar la excavación o a subestimar la presencia de bolsones de suelo blando bajo la costra. Otro riesgo típico en la comuna es la presencia de paleocanales del Copiapó rellenos con limos arenosos sueltos, potencialmente licuables. La tomografía, combinada con la clasificación de sitio por Vs30, identifica zonas con velocidad inferior a 180 m/s que requieren análisis de licuefacción específico. Ignorar estos contrastes laterales resulta en asentamientos diferenciales que dañan pavimentos y estructuras en los primeros años de servicio, particularmente en el sector de El Palomar y las nuevas urbanizaciones hacia el oriente.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Video del servicio
Normas aplicables
NCh 3328: Guía para método sísmico de refracción, NCh 165: Método sísmico de reflexión superficial, NCh433.Of1996 Mod.2012: Clasificación sísmica de sitio (Vs30), AASHTO R 25: Aplicación de métodos geofísicos en ingeniería vial
Servicios relacionados
Perfil Vs30 con MASW y refracción combinada
Tendido híbrido que captura tanto ondas superficiales (MASW activo) como refractadas, generando un perfil 1D de Vs certificable para clasificación sísmica según NCh433 y verificado con tomografía 2D en zonas de contacto irregular.
Refracción para evaluación de ripabilidad en roca
Líneas cortas de 46 metros con espaciamiento denso (2 m) orientadas a definir si el material excavable con retroexcavadora corresponde a suelo ripable, ripable con escarificador o requiere voladura, aplicando criterios de Caterpillar sobre velocidades P obtenidas en la tomografía.
Parámetros típicos
Preguntas más comunes
¿Qué profundidad alcanza una línea de tomografía sísmica en Copiapó?
La profundidad de investigación depende de la longitud del tendido y del contraste de impedancia. Con líneas de 69 a 92 metros, habituales en terrenos de Copiapó, se alcanzan entre 25 y 35 metros de profundidad con resolución confiable. Si el proyecto requiere mayor alcance, extendemos el tendido a 115 metros y sumamos disparos fuera de línea.
¿Cuánto cuesta un estudio de tomografía sísmica en Copiapó?
El costo varía según la longitud total de líneas, el número de tendidos y la accesibilidad del terreno. Para un proyecto típico con 2 a 4 líneas, el rango está entre $1.437.000 y $2.375.000. Incluye campaña de campo, procesamiento de datos, informe con tomografías y tabla de parámetros elásticos.
¿Se puede hacer tomografía en terreno con pendiente o en cerros?
Sí. El software de inversión incorpora el modelo digital de elevación de cada geófono para corregir la topografía automáticamente. Esto permite trabajar en terrenos inclinados como los faldeos del Cerro La Cruz sin distorsionar las velocidades.
¿La tomografía reemplaza a los sondajes mecánicos?
No los reemplaza, los complementa. La tomografía entrega un perfil continuo de rigidez y contactos, mientras que los sondajes SPT o rotativos aportan muestras, resistencia a la penetración y ensayos de laboratorio. La combinación de ambos métodos reduce la incertidumbre y optimiza la ubicación de los sondajes.
